カントバック用TP(テストピース)研磨装置
GNQ-01

試料の研磨工程を自動化する装置

  • 研磨中に人手が関わらない
    ■研磨作業時の事故防止
    ■作業工程の省工数化
  • 集塵機一体型

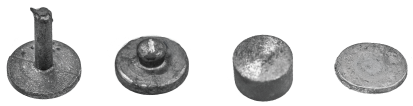

  • 円柱形標準化試料の研磨可能

GNP-2000の特徴

試料をセット後、押しボタンで研磨開始

工程 処理
第1工程 研磨
第2工程 エアー冷却

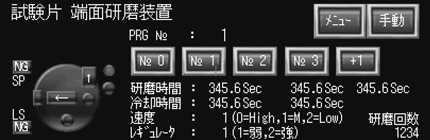

タッチパネルで簡単設定

  • ・処理時間 (研磨、冷却)
    ・押し圧選択 (2種類)
    ・研磨速度選択(L、M、H)

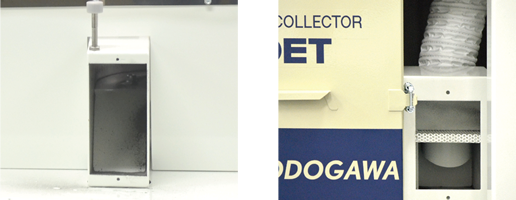

火消箱付集塵機

火消箱は背面(左)と側面(右)に設置

仕様

型式 GNQ-01
一次側電源 AC200V 50/60Hz 20A
一次エアー源 0.7MPa
安全対策 センサー付きTP投入カバー
ワーク冷却 エアーブロータイマー方式
砥石回転 三相誘導電動機 AC200V 50/60Hz 0.75kW
研磨 ダイヤモンド電着砥石
寸法 H1195 × W600 × D760 mm
重量 約 190kg
集塵機 本体連動動作
※集塵機の詳細につきましては、お問合せください
