金属組織の撮影及び保存／画像解析による球状化率測定装置
SG Analyzer

JIS新規格対応 JIS G5502 : 2022

金属組織のデジタルデータ保存
球状化率測定
パーライト／フェライト率測定

使用方法

1.試料作成

・製品からの切出
・引張試験片の切断　

2.研磨(鏡面仕上)

　

3.黒鉛球状化率判定

・撮影　　・画像解析

4.エッチング(腐食処理)

5.パーライト・フェライト率判定

・撮影　　・画像解析

規格について（JIS G 5502：2022）

※試験結果にはJIS法、ISO法の付記が必要となります

JIS法

最大軸長が10μm以上の黒鉛粒子を丸み係数により５段階に分類し、丸み係数の区分に属する黒鉛粒子の個数に係数を積算し、その積算値を全区分合算したもの

JNsg＝黒鉛球状化率（JIS法）

nJⅤ＝丸み係数の区分に属する黒鉛粒子の個数

n＝最大軸長が10μm以上の全黒鉛粒子の総数

区分	範囲	係数
ｎJⅡ	0.00＜丸み係数≦0.20	0.0
ｎJⅡ	0.20＜丸み係数≦0.40	0.3
ｎJⅢ	0.40＜丸み係数≦0.70	0.7
ｎJⅣ	0.70＜丸み係数≦0.80	0.9
ｎJⅤ	0.80＜丸み係数≦1.00	1.0

ISO法

最大軸長が10μm以上の黒鉛粒子を丸み係数により6段階に分類し、面積により計算する

Nsg=黒鉛球状化率（ISO法）
SⅣ + SⅤ=丸み係数0.6以上の黒鉛粒子面積の総和
Sall ＝対象となる全黒鉛粒子の面積の総和

黒鉛形状の求め方

Am=直径lm の円の面積
A=対象となる黒鉛粒子の面積
lm=対象となる黒鉛粒子の最大軸長（黒鉛粒子の外周上の2点間の最大距離）

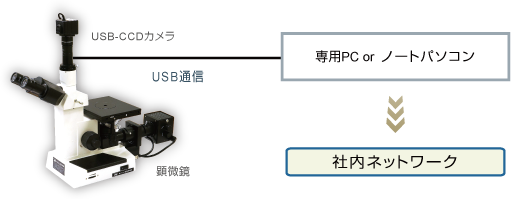

1. 標準タイプ

構成

機能

モニターにて金属組織の検鏡
金属組織画像のデジタル保存
球状化率判定
LAN接続で社内ネットワ―ク上のフォルダにデータ保存
パーライト／フェライト率測定(エッチング後組織）

2. タブレットタイプ

構成

機能

モニターにて検鏡組織の撮影・保存
無線でデータ転送可能
球状化率判定

3. モニタ一体型

構成

機能

モニターにて金属組織の検鏡
金属組織画像のデジタル保存
WiFi接続で社内ネットワ―ク上のフォルダにデータ保存

仕様

一体型

型式	SGAZ-SP01
外形寸法	W220 × H210 × D62 mm
重量	約11kg
モニタ	8インチ　タッチパネル
OS	Windows
インターフェース	HDMI、SDX
電源	専用ACアダプタ(バッテリー無）

標準タイプ

型式	SGAZ-MM01-4	SGAZ-MM02-5
電源	AC100	AC100-240V
外形寸法	H357×W195×D580 mm
重量	8.5kg
対物レンズ	×10、×20、×40、×50、×100
光源	LED

現場用顕微鏡

型式	SGAZ-MC01
外形寸法	W200 × H305 × D100 mm
重量	約4kg
総合倍率	100倍
光源	LED（調光）
電源	AC100-240V

USB-CCDカメラ

接続方法	有線：USB

専用PC推奨スペック

OS	Windows10、Windows11
本体CPU	core i7 以上
メモリ	16GB
ハードディスク	250GB以上
ディスプレイ	1024×768 ピクセル
ビデオカード	VRAM 128MB以上
必要ソフトウェア	Microsoft Excel

※事前にPCの仕様をご連絡ください
