鋳鉄鋳物の欠陥とその対策

近畿コークス販売株式会社・大阪ガス株式会社総合研究所/ 溶解ノート

国際鋳物技術委員会で、鋳物欠陥の分類がなされている。これによれば、外観的分類として、①鋳張り、出っ張り、②巣、③割れ、④鋳肌不良、⑤湯回り不良、形状不完全、⑥寸法不良、形状不良、⑦介在物・材質不均一の7種類に分けられている。

これらの欠陥は、設計によるもの、使用材料によるもの(溶解材、砂など)、作業によるもの(溶解、調砂、造型、注湯、仕上げなど)、鋳造方案によるものなどであるが、同じ欠陥でもその成因は異なることが多い。

下表に、一般的に多く出現する鋳物欠陥とその特徴を示す。鋳物の材質によって、欠陥の形態もやや異なったものになるが、本質的にはまったく同じと考えてよい場合が多い。

INDEX<鋳物の欠陥>

普通鋳鉄鋳物

球状黒鉛鋳鉄鋳物

中子浮かされ

略図

原因

中子が溶湯の浮力で浮かされ、形状および寸法不良を起こす。

特徴

中子が静圧による浮力に耐えかねて浮上し、その結果寸法不良または形状不良を起こす。

対策

  1. 中子の浮力計算を行う。幅木部分または心金を補強する
  2. ケレンの利用を検討する

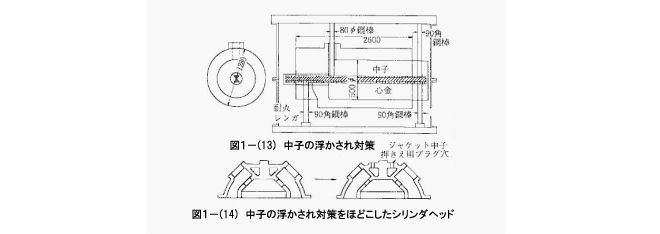

図1-(13)は鋳物重量が18トンにもおよぶ大形シリンダであり、中子にかかる浮力は7トンにもおよぶ。この場合中子の浮力はすべて心金でもつように設計する。

図1-(14)は中央上部の中子はほかに連結されているが、ガスが逃げにくいと同時に浮かされやすい。そこで図面に鋳穴を設けて砂落としも用意になるよう変更する。
