鋳鉄鋳物の欠陥とその対策

近畿コークス販売株式会社・大阪ガス株式会社総合研究所／　溶解ノート

国際鋳物技術委員会で、鋳物欠陥の分類がなされている。これによれば、外観的分類として、①鋳張り、出っ張り、②巣、③割れ、④鋳肌不良、⑤湯回り不良、形状不完全、⑥寸法不良、形状不良、⑦介在物・材質不均一の７種類に分けられている。

これらの欠陥は、設計によるもの、使用材料によるもの（溶解材、砂など）、作業によるもの（溶解、調砂、造型、注湯、仕上げなど）、鋳造方案によるものなどであるが、同じ欠陥でもその成因は異なることが多い。

下表に、一般的に多く出現する鋳物欠陥とその特徴を示す。鋳物の材質によって、欠陥の形態もやや異なったものになるが、本質的にはまったく同じと考えてよい場合が多い。

INDEX<鋳物の欠陥>

普通鋳鉄鋳物

球状黒鉛鋳鉄鋳物

そり

略図

原因

熱応力のため、鋳込み後製品がわん曲する。

特徴

長いもので上型、下型面で肉厚の差異の大きいもの。

対策

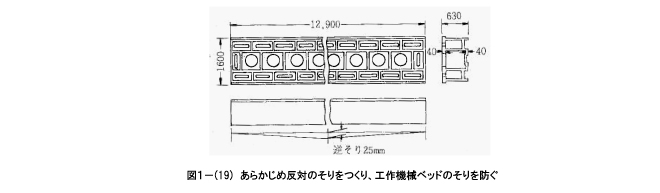

一般には逆そりをつけて造型する。もし許されるならば設計者と協議してリブをつけるか形状、肉厚を変更する。図１－(19)はあらかじめ逆そりをつけた例である。
