多品種少量生産合理化造型設備
自硬性ロータリー無枠造型機
- 左は設置例
- 鋳造工場の鋳物製品製造における
省エネ・省人化・不良低減・コスト削減の
手助けとなる 多品種少量ロットの合理化造型機
特長
- ・従来の木型を利用でき、専用の木型製作が不要
- ・自動化による省エネ・省人化・不良低減・コスト削減
- ・一人当たりの生産能力向上
従来との比較
| 項目 | 従来の手作業 | 自動造型機 |
|---|---|---|
| 品質 | ムラができやすい | ムラがなく、強度・硬度が均一となり品質向上 |
| 造型時間 | 造型に時間がかかる | 造型自動化及び硬化ステーションによりサイクルタイムが短縮される |
| 搬送 | 鋳物砂の搬送を人が行うため事故・ミスの懸念がある | 自動搬送により人手が不要となり、安全に作業できる |
| 騒音 | 搬送、砂投入などにより騒音が発生する | 設備が作業を行うため、騒音対策が可能 |
| 型の取替 | 手作業で木型を金枠の中に取り付ける | 造型機の上枠、下枠内の取付位置に簡単に取付可能 |
| 抜型の時間 | 抜型するまでに時間を要する | 自動化により、短時間で抜型が可能 |

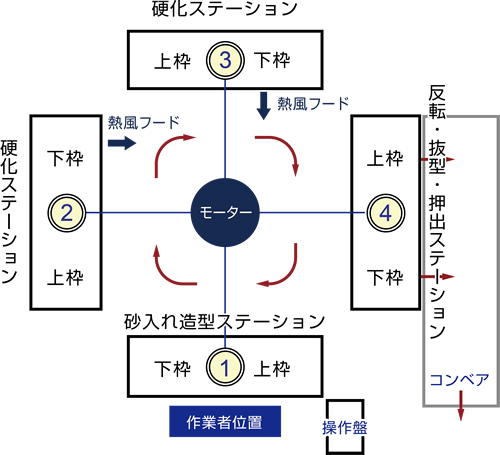

造型順序
ステーション内容
1. 砂入れ造型ステーション

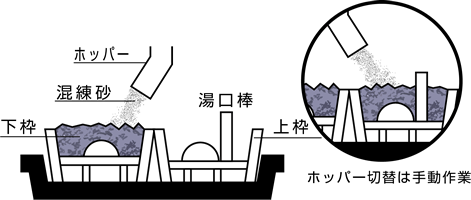

1-1 砂入
1-2 造型

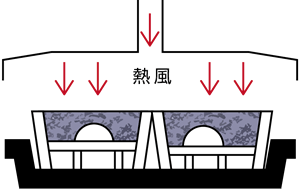

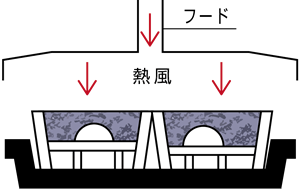

2. 硬化ステーション

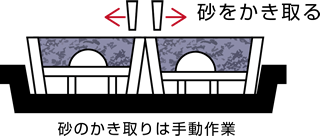

3. 硬化ステーション
4. 反転、抜型、押出ステーション

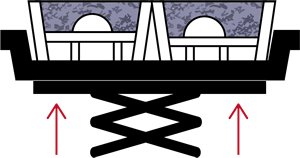

4-1 枠の上昇(反転準備)

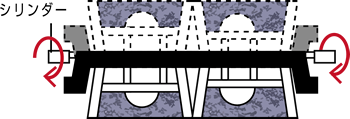

4-2 枠の反転
4-3 抜型

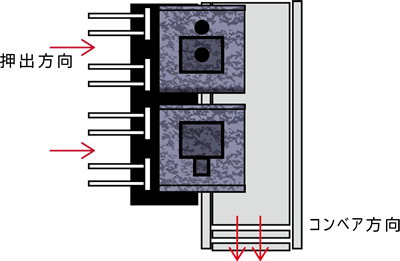

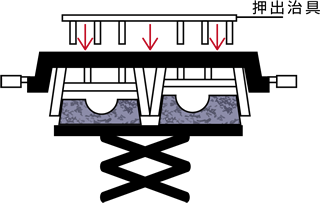

4-4 砂型の押出
仕様

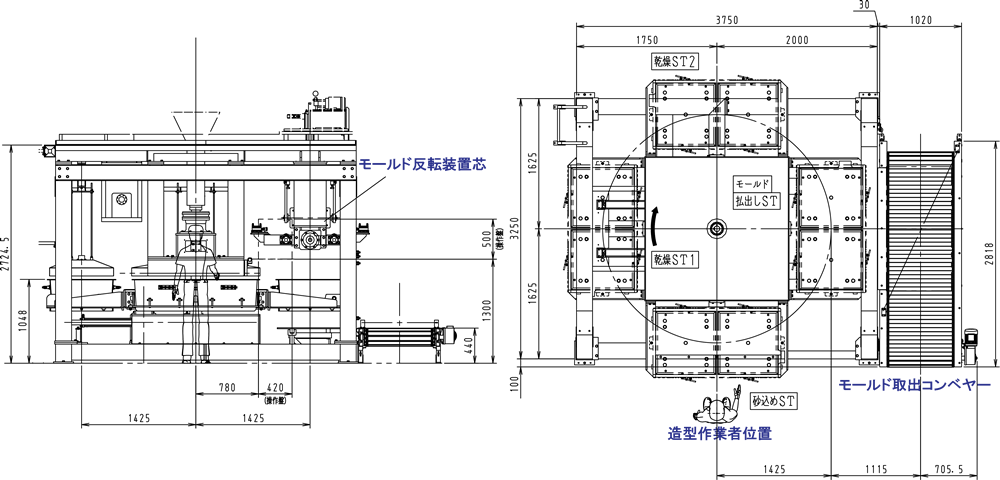

RM7470型
RM造型機概要
| 金枠寸法MAX | 740 × 700 × 300 mm |
|---|---|
| 金枠セット数 | 4組Set |
| 操作方法 | 自動 |
| 操作空圧力 | 5～7 |
| 操作油圧力 | 75 |
| 操作電源 | AC-200V |
熱風発熱装置
| 熱源 |
5kw (14.4A) |
|---|---|
| ヒーター容量 | 100℃ |
| 温度調節 | 50～260℃ |
| 風量 | 5.3 m3/ min |
