携帯用鋳型強度簡易測定器
生型硬度計 / NK-021

現場に携帯可能な簡易型測定器
  • 測定結果から鋳型砂の密度管理
  • 製品の品質向上
  • 許容値を設定可能なリミッタ
  • 最大値を指示する置針(赤針)付
  • 判断しやすい区別式目盛色に

NK-021の特徴

造型後の上型、下型の鋳型強度測定に

スクイーズ圧、ジョルト回数の造型条件選択に

生型硬度計の使い方

生型硬度計の測定方法

  1. 押針を端面にあたるまで押し込み、デジタル表示部の数値を読取ります。
  2. この数値は鋳物砂強弱試験器による測定と同等の測定数値が得られます。鋳型表面に押針を直角に当ててゆっくりと押し込みます。

起こりうる不良項目

生型砂硬度過剰により
起こりうる不良項目
生型砂硬度不足により
起こりうる不良項目
生型砂混練時間不足により
起こりうる不良項目
  • ガス吹かれ
  • 湯廻り不良
  • たまがね
  • 脈状絞られ
  • ベイニング
  • 熱間亀裂
  • しみつき
  • 介在物
  • すくわれ
  • 洗われ
  • 目ざし
  • 荒肌
  • 型落ち
  • 押込
  • 型割れ
  • ひけ
  • ガス吹かれ(混練方法の改善も必要)
  • 介在物
  • すくわれ
  • 洗われ
  • しみつき
  • 型落ち
  • 押込
  • 型割れ
  • ひけ

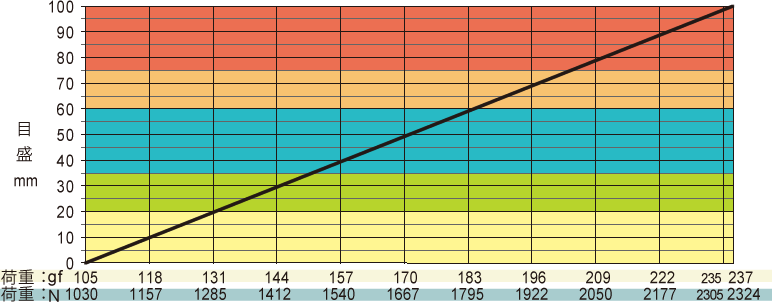

換算表

硬さと鋳型の状態との関係

目盛色 鋳型の状態 硬さの指示値
極く軟らかくつき固められた鋳型 ~20
軟らかくつき固められた鋳型 20~35
普通につき固められた鋳型 35~60
硬くつき固められた鋳型 60~75
極く硬くつき固められた鋳型 75~

仕様 [ 型式 : NK-021 ]

形式 置針式
スプリング荷重値 1.030 - 2.324 N (105 - 237 gf)
押針形式 5.08mm(半球形)
リミッター ±5目盛
サイズ H108 × W60 × D22 mm
重量 190g
※精密機器に付、 使用上の注意をよく読み用法を守って正しくお使い下さい。
