溶湯品質管理システム(2炉監視用)
SYSTEM-ZERO

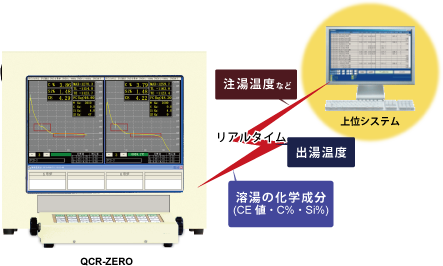

鋳造現場のトレーサビリティ
(総合データ管理)

上位システムデータ転送

どんなご要望にも∞にお応えします。
SYSTEM-ZEROは、ご要望に合わせてハード、
ソフトを製作いたします。



鋳造現場のトレーサビリティ

溶解現場における溶湯の品質管理データ(溶湯の材質、CE値、C%、Si%、注湯温度、及びその溶湯が注湯された品名、品番等)をリアルタイムに把握します。これにより溶湯の品質管理の良し悪しを即座に判別できるシステムです。

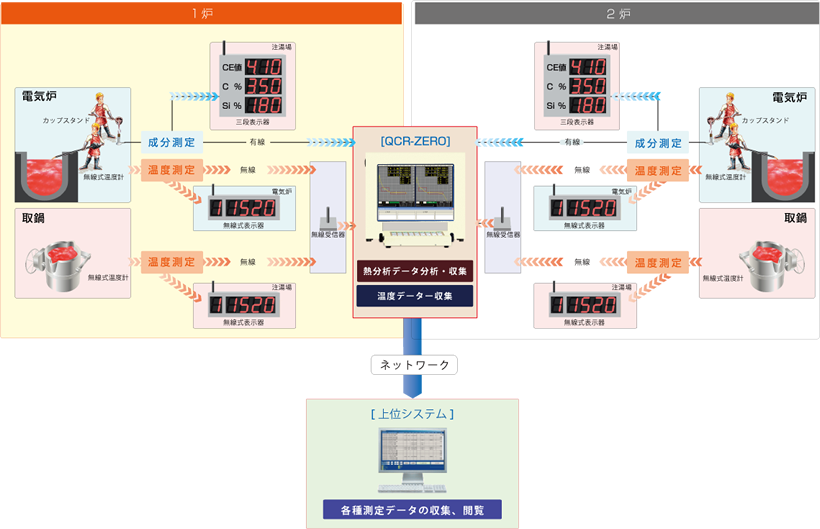

構成例(例:2炉管理)

SYSTEM-ZEROは、2炉以上の管理も可能です。

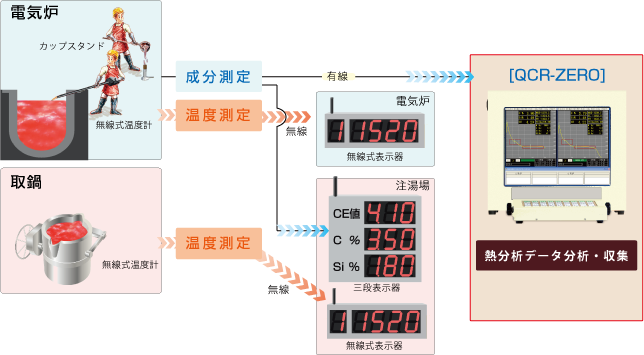

分析・測定データの現場内表示(見える化)

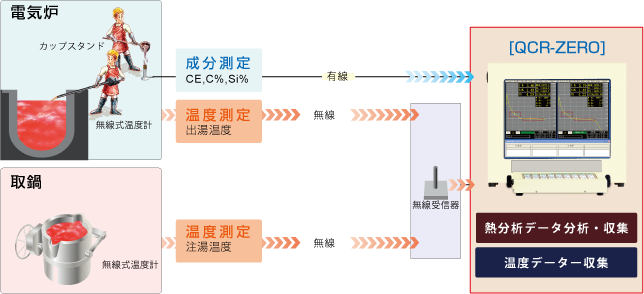

データ収集

データ管理

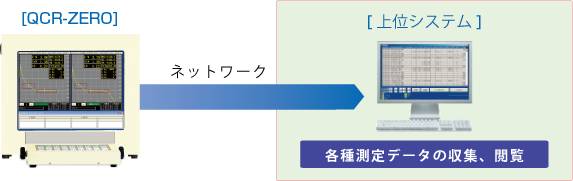

上位システムにて各種測定データのリアルタイム確認が可能。

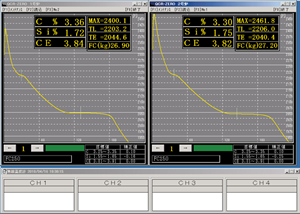

上位システム管理画面

転送方式のカスタマイズが可能。



標準仕様

標準構成

無線温度計 4CH
温度表示器 4台
温度降下予測(オプション)
無線受信器 2台
カップスタンド 2セット
三段表示器 2台

計測用装置

型式 QCR-ZERO
性能 2炉分測定可能
インターフェース USB:2ポート
VGA:1ポート
プリンタポート:1ポート
LAN:1ポート
容量 40GB
※精密機器に付、 使用上の注意をよく読み用法を守って正しくお使い下さい。

温度計

型式 TMW-3000-M
寸法 本体部 : W80× H35×D130 mm
充電器 : W69× H42×D785 mm
重量 本体部 :約1kg
充電器 :約0.3kg
温度センサー R熱電対 JIS C1602
測定範囲 0~1700℃(0~3092°F) / 摂氏、華氏切替可能
確度 ±(0.3% of rdg+1℃)
分解能 1℃(1°F)
基準接点補償 ±1℃(0~100℃) / ±1°F(0~212°F)
無線周波数
  • 特定小電力 (見通し距離20m 但し、周囲条件による)
    429.25・429.35・429.45・429.65MHzから選択
表示 赤色LED 文字高:14.2×10mm
・センサーオープン時又は上限オーバー時表示:Er-S
・電池容量低下時表示:Er-P
ピークホールド機能 温度上昇 検出時の最大値ホールド(ブザー合図)
オートパワーオフ機能 上昇温度未検出時間1分以上の時パワーオフ
電池 ニッケル水素充電池使用
充電電源 AC100~240V
付属品 ・バッテリー : 2式
・充電器 : 1式
※精密機器に付、 使用上の注意をよく読み用法を守って正しくお使い下さい。

無線受信器

型式 TM-RW-M
寸法 本体部(背面コネクター部含):W130 × H60 × D220 mm
アンテナ部:W65 × H350 × D85 mm
重量 約0.6kg
受信周波数 Mタイプ:429.25・429.35・429.45・429.65MHzから選択
インターフェース RS232
電源 AC100-240V
※精密機器に付、 使用上の注意をよく読み用法を守って正しくお使い下さい。

監視用端末

動作OS Windows 10/Windows 8.1/Windows 7

納入実績

2008年納入 現在稼働中 4セット 8炉で使用
