熱分析の冷却曲線を微分することによる多機能溶湯管理機器
QCR-Win plus

多機能を集約した　High-end model

単炉管理用に最適

　熱分析、チル判定、温度測定、球状化率判定とデータロギング

多機能を集約した　High-end model

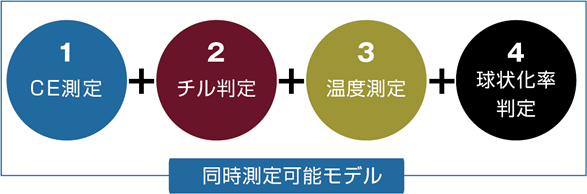

同時測定可能モデル

CE測定+チル判定+温度測定+球状化判定を同時測定可能なモデル

用途

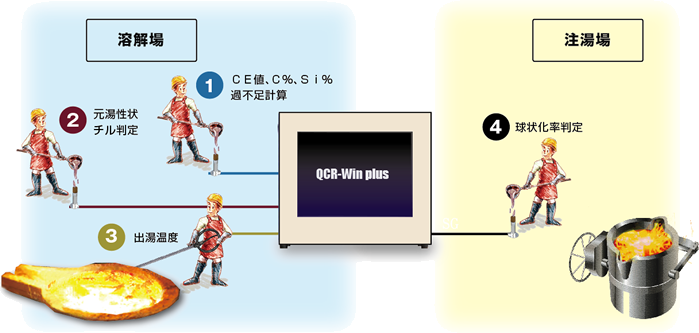

QCR-Win plusの用途

① 元湯の成分調整

CE値、C%、Si％を分析による過不足計算

測定場所	溶解場(FC / FCD)
使用機器	カップスタンド
サンプリング	SGカップーQ

② 元湯成分調整完了後(接種前)

チル傾向を判定

測定場所	溶解場(FC)
使用機器	カップスタンド×2
サンプリング	SGカップーQ SGカップーQⅡ

③ 温度測定

注湯～出湯温度の記録

測定場所	溶解場(FC / FCD)
使用機器	浸漬型有線温度計(QCPH)
サンプリング	クリスタルサーモライトサーモマルタイユーズサーモ

④ 球状化処理完了後

球状化率を判定

測定場所	注湯場(FCD)
使用機器	カップスタンド
サンプリング	SGカップーQⅡ

データロギング

溶解～出湯までの溶湯チャージデータのロギングを行います。

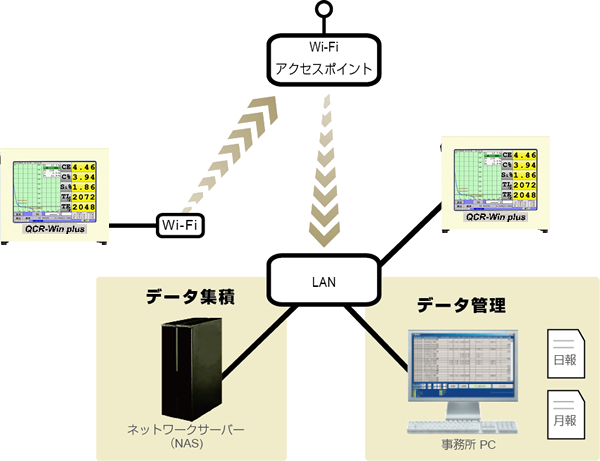

ネットワークシステム

本器とのネットワーク構築によって、測定結果を瞬時にネットワークサーバーへ送信可能
日々のデータ蓄積が簡易、且つコピー漏れが防止
事務所PCから測定データの帳票を作成、印刷データを作成する事が可能（帳票ファイルはCSV形式）

※本体装置にLANポート増設が必要です（システム構築のため、要現場立ち会い）

仕様^※1 [ 型式： QCR-Win plus ] 2022モデル

外形寸法^※2	W410 × H360 × D155 mm (モニタカバー、樹脂台座含まず )
モニタ	15インチタッチパネル (超音波方式)
OS	Windows 10 IoT Enterprise 2019 LTSC
メモリ	8GB
保存メモリ	約20GB
温度変換機	50～1350℃ (JIS-K)
インターフェース	USB2.0 / RS232x2 / VGA / LAN
入力電源	100-240V
重量^※2	12kg (モニタカバー含む)
温度入力	カップスタンド×3 (熱電対: K)、有線温度計×1 (熱電対: R)
付属品	カップスタンド (ケーブル長さ5m) 樹脂台座モニターカバーデータ取出用メディアタッチパネル用ペン

^※1　仕様は予告なく変更します
^※2用途・構成により大幅な変更があります
