TJFS-107: 生型砂のコンパクタビリティ試験方法

適用範囲

生型砂のコンパクタビリティを測定する試験方法について定める。

用語の意味

コンパクタビリティとは、一定の条件で採取した生型砂を、一定の力で圧縮したときの収縮率である。

器具

1. 試験砂投入装置

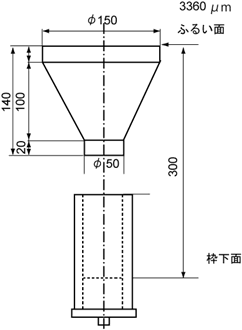

試験筒へ砂を投入するもので、図1に示すものである。試験砂投入装置のふるいは、呼び寸法3360μmのものを使用する。

2 試験片つき固め機

TJFS-101(生型砂の標準試験片作製方法)に規定した試験片つき固め機を用いる。また、つき固め機の代わりに試験筒内の砂に98N/cm2の静圧を加えることができる圧縮機を用いてもよい。

3 試験片作製用筒

TJFS-101(生型砂の標準試験片作製方法)に規定した試験筒を用いる。

4 試験片作製用受台

TJFS-101(生型砂の標準試験片作製方法)に規定した試験片作製用受台を用いる。

5 押し抜き台

TJFS-101(生型砂の標準試験片作製方法)に規定した押し抜き台を用いる。

6 ノギス

M型を使用する。

7 検査

この方法に使用する装置および器具の精度を保持するため、適宜所定の精度の有無を検査する。

試験方法

1 試験砂の装入

筒に受台を取り付け、試験砂投入装置に組み込む。次に試験砂を、試験砂投入装置のふるい面上より、筒内へ静かに投入する。試験砂が筒からあふれ出したら投入を停止し、筒の上面に盛り上がっている試験砂をかき取る。試験砂の投入開始よりかき取りまでの間、できるだけ振動を与えないよう注意する。なお、一度試験した砂は再び使用することはできない。

2 試験片のつき固め、または圧縮

試験砂の入った筒を受台とともに試験砂投入装置から外し、試験片つき固め機に取り付けて3回つき固めを行うか、または筒内の試験砂の上面より98N/cm2の静圧を加えて圧縮する。

3 つき固めた試験片高さの測定

押し抜き台を用いて筒内の試験片を取り出した後、ノギスで測定する。

4 コンパクタビリティの算出方法

次式により算出する。


ここに C.B.:コンパクタビリティ(%)
A:筒上面より受台までの深さ(mm)
H:つき固め、または圧縮した試験片の高さ(mm)

表示

コンパクタビリティは%で表示する。

記録

試験結果は、小数点以下第1位まで算出する。ただし、同一の試料で2回以上の試験を行い、偏差±5%以内のものの平均値とする。また、試験砂加圧の方法を明記する。

備考:1. コンパクタビリティ測定後の試験片の質量を、筒の内容積で除した数値が、静置密度(または、ふるい分け密度)である。
   2. 試験筒の長さ、荷重方法などによって1%程度の誤差が生じる場合がある。
