1. Die Nadel senkrecht und langsam auf die SandguBformfläche drücken.
2. Hat der rote strich an der Drücknadel die GuBformfläche erreicht,den Wert an der digitalen Anzeige bei festgehaltener Nadle ablesen.
Dieser Wert entspricht dem mitttels GuBsandhärteprüfers erfaBten MeBergebnis.

Spezifikation Digitalsensor

1. MeBbereich 0-3.5kg/cm2 (Hub 3.50mm)
2. ErfaBbarer Minimalwert 0.01kg/cm2
3. Anzeige FlüBigkristall mit Höchstwertfesthaltung
4. Stromquelle Silberoxyd-Batterie x1
5. Batteriedauer 2000 Std.ununterbrochen
6. Ausgang OPTO-RS-232C

Festigkeitsspezifikation

1.MeBverfahren Wird die Nadel in die GuBform soweit hineingedrückt,daB der rote Strich die zu messende Fläche erreicht,zeigt das Gerät die Sandhärte(kg/cm2) an.

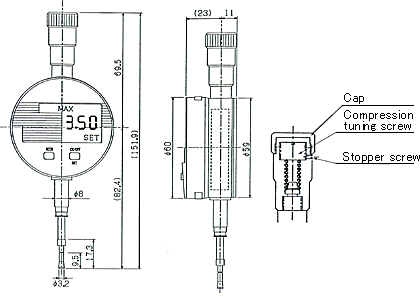

2.Geometrie der Nadel
Geometrie der Nadel Spitze 3.2mm
Drücktiefe 9.5mm
Zusammenhang zw.Festigkeit(H)und Anzeige des Gerätes(P)
P=22.418H+1.961(N)
Festigkeit:
H kg/cm2		 Anzeige des Gerätes
(Tafelwaageprinzip)P(N)
0
1
2
3
3.5
1.961
24.379
46.797
69.215
80.424

Druckeinstellung

1. Kappe entferen,Sicherungsschraube lösen und Druckeinstellungsschraube drehen.
(RechtsdrehenFestziehen,LinksdrehenLösen)
2. Das Gerät senkrecht auf die Tellerwaage drücken und die angezeigte Last ablesen.
Bemerkung: "KAF" wird nach den neuen MeBvorshhriften nicht mehr verwendet.Die Werte in den Zeichnungen werden in "Newton"angegeben.N=gr.X0.0098067
