Spezifikation
SGR-1000 SGR-2000
Abmessunge H270mmXW230mmXD80mm Abmessunge H350mmXW310mmXD80mm
Option Drucker,QCPH Option Drucker,QCPH
CPU DOS/V Personal Computer CPU DOS/V Personal Computer
Bildschirm TFT7.5" Bildschirm TFT14"
Tempetatu-
rumstellung		 JIS-K MeBbereich
(0-1370C)		 Tempetatu-
rumstellung		 JIS-K MeBbereich
(0-1370C)
Tastatur Hierfür bestimmte Version(im MeBkörper eingebaut) Tastatur Hierfür bestimmte Version(im MeBkörper eingebaut)
Becherhalter Komplett Becherhalter Komplett
Gewicht 3.0kg Gewicht 5.5kg

SGR-1000(2000) Messung der Graphitweichglührate
Nach Einschalten des Gerätes stellt sich das Bild um. Die Messung beginnt mit Darstellung der Abkühlungskurve. Sind die anfängliche Kristallisationstemperatur und der eutektische Punkt dargestellt,wird dann die Weichglührate angezeigt.
Graphische Darstellung dar Veränderungen der Weichglührate Liste der MeBdaten.

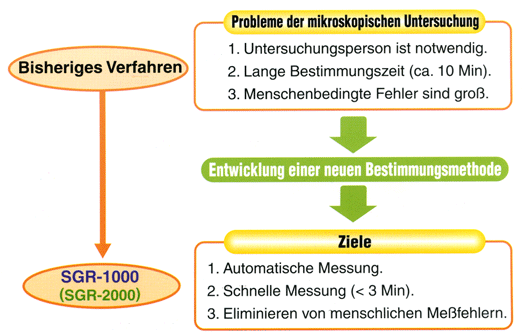

Ziel der Entwicklung
Entwickelt und realiziert wurde eine Methode zur schnellen, eninfachen und automatischen Messung der Graphitweichglührate in der SchmeIzenphase vor dem GieBvorgang durch rechnergestützte Thermoanalysen.

Entwicklungsschritte der neuen Bestimmungskriterien durch Thermoanalysen
Shritt Aufgabe lnhalt
1 Berechnung der Regressionsgleichung Korrelation zwischen Graphitweichglührate und Singularität an Abkühlungskuven durch iterative multiregressive Analysen als Berechnungsgleichung bestimmen.
2 Verbesserung der Genauigkeit(primär)
(primary) 		Abkühlungskurven in mehrere Typen klassifizieren und multiregressiv analysieren,um daraus eine Regressionsgleichung abzuleiten.
3 Verbesserung der Genauigkeit(secondary)
(secondary) 		Korrelation zwischen Graphitweichglührate / chemischen Komponenten derursprünglichen Schmelze und Abkühlungskurven nach Behandlung multiregressiv anlysieren,um daraus eine Regressionsgleichung abzuleiten.
4 Verifizierung der Verwendbarkeit Regressionsgleichung des 3.Schrittes auf Verwendbarkeit in Serienproduktion nachprüfen.
5 Entwicklung eines thermoanalytischen Gerätes Ein Gerät entwickeln, das von der Datensammlung aus Thermoanalysen bis hin zur Datenverarbeitung alles automatisch und einfach durchführen kann.
