Spezifikation
Typbezeichnung GS-756G(mit Maximalwertanzeiger)
Federlastbereich 1,030N-2,324N
  (105kgf-237kgf)
Drücknadelform 5,08mm(Halbkugel)

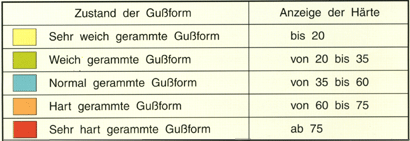

Gegenüberstellung von Härte und Zustand der Günsandform



Härtemessung

1. Dieses Gerät ist so ausgelegt, daB es in senkrechter Stellung genzaue Messwerte anzeigt. Vom Aufbau her entstehen gewisse MeBfehler auBerhalb der vertikalen Position. Das Gerät sollte grundsätzlich aufrecht stehend bunutzt werden.
2. Bei der Messung hält man den Härtemesser senkrecht mit der Hand fest und drückt die Auflagefläche in horizontaler Lage mit konstanter Geschwindigkeit in die zu messende Fiäche hinein.
Sobald die Aulagefläche in festen Kontakt mit der zu messenden Fläche kommt,ist der angezigte Maximalwert abzulesen, Bei Messungen in Schräglage oder waagerechter Richtuing ist mit MeBfehlern zu rechnen.
3. Die Begrenzungsfunktion dient zur Festlegung des maximalen und minimalen Grenzwertes.lst z.B. eine Bandbreite von "505" definiert, läBt sich leicht prüfen, ob der gemessene Wert zwischen dem oberen (55) und dem unteren Grenzwet(45) liegt.
4. Die Rrotnadel hält den bei der Messung auftretenden Maximalwert fest. Die Einstellung zum Ablesen erfolgt folgendermaBen:
  • Den Einstellknopf in der Mitte der Skala entgegen dem Uhrzeigersinn soweit drehen, bis die Rrotnadel auf 0 steht.
  • ln diesem Zustand die Messung vornehmen.VerläBt die Druckfläche das probestück, kommt der Anziger auf 0 zurück, wobei die(rote) Festhaltnadel den Maximalwert(den Wert der höchsten Härte) anzeigt.

Wichtige Hinweise zur richtigen Bedienung

Bei diesem Härtemesser für Günsandformen handelt es sich um ein präzisionsmeBgerät. Zur langfristigen Benutzung sind folgende Punkte zu beachten:
1. Das Gerät weder auseinander-noch umbauen, Die Schrauben nicht lösen.
2. Schocks durch Fallen o,ä. und übermäBige mechanische Ansprüche vermeiden.
3. Die Benutzung bzw. Lagerung des Gerätes unter direkter Sonnenstrahlung,bei extrem hohen oder niedrigen Temperaturen, in einer Umgebung mit hoher Luftfeuchtigkeit, Staub,Öl o.ä.ist auszuschlieBen.
4. Das Gerät nicht gegen ein hartes Material wie Metal oder Glas drücken auBer zum Zweck der lnspektion.
5. Das Reinigen bzw. Schmieren des Gerätes mit organischen Substanzen(Benzin, Verdünnungsmittel usw.) ist nicht zulässig.
6. Die Halbkugel(Fühlkörper) nicht Queransprüchen aussetzen.
Anschläge gegen harte Gegenstände vermeiden.

Wartung

1. Vor der Benutzung ist festzustellen, daB die Druckfläche und die Halbkugel(Fühlkörper) schmutzfrei sind.
2. Falls die Glasabdeckung verschmutzt und die Skala nicht deutlich abzulesen ist, muB die verschmutzte Stelle mit einem trocknen bzw. mit Reinigungsmittel befeuchteten Tuch abgewischt werden.
3. Werden bei der lnspektion reparaturbedürftige Fehler an Anzeiger, Festhaltnadel, Feder usw. festgestellt, wenden Sie sich bitte an die entspechende Verkaufs-btw.
Kundenbetreungsstelle. Es ist darauf hizuweisen, daB das Produkt nur dann Gegenstand der Leistungsgaratie ist, Wenn Reparaturen oder Einstellungen durch NAKAZAMA AG vorgenommen werden.

RegelmäBige lnspektion

Der Härtemesser ist inspektionsbedürftig in einem regelmäBigen Zeitabstand, der von der Bedienungshäufikgkeit anhängt:
1. Höhe der Halbkugel(Fühlkörper):ln unbelastetem Zustand muB der Anzeiger auf 0 stehen. Wird das Gerät gegen eine harte und ebene Fläche gedrückt, muB der Anzeiger bei 1000/-1stehen.
2. Der runde Teil(R2.54) der Halbkugel darf keinen ubermäBigen VerschleiB aufweisen.
3. Federkraft: Die Halbkugel(den Fühlkörper) mit folgenden Kräften belasten, und die jeweiligen Anzeigen ablesen. Die Kontrolle ist bei 25,50,75, auf der Skala vorzunehmen.

Kontrollstelle Last
25 1.353N (138gf)
50 1.677N (171gf)
75 2.001N (204gf)
Die Genauigkeitstoleranz ist 1 Gradierungseinheit(1.32gf)
