Automatic Cutiting, Automatic polishing and graphic analysis of nodularity for spheroidal graphite cast iron
- Quick Polisher automatically tells you the nodularity of your cast iron melt within about 6 minutes after receiving a test piece cast by pouring your melt in a proprietary shell mold cup.
特徴
In-line installation
Because of its dry system, NAP-02 can be installed in a production line. Because of its automatic system, personal bias is avoided both in the polishing step and the structural analysis step. Further, analysis result is obtained within a few minutes and hence, can be immediately fed back to the melting operation.
Full automatic operation
All the processes from polishing to nodularity determination are done automatically, except the initial test piece casting.
In-line determination
Nodularity can be determined within 6 minutes at the minimum, and hence, quality judgment is done while the product is still in the production line.
Comparison
| 比較内容 | NAP-02 | NAP-01 | 作業者 |
|---|---|---|---|
| Time for judgment |
6 minutes | 6 minutes | about one day |
| TP processing before polishing | Automatic cutting | Cutting is necessary | Company standard |
| TP processing method | dry | - | dry / wet |
| Polishing | in-line | dry | wet |
| Installation | インライン | laboratory | |
| Polish quality | complete polish for imaging | operator dependent | |
| Data source | averaged from 5 views for one TP | operator dependent | |
| Record | data is stored | test piece is stored | |
| Personal bias | none | unavoidable | |
クイックポリッシャーは大幅なコスト削減を可能にします。
各工程について
TP自動切断
※再生時音が出ます
- 切断工程：1工程
- 高速研磨 研磨終了までの時間：約5分〜
自動研磨
※再生時音が出ます
- 研磨工程：5工程
工程 第1工程 第2工程 第3工程 第4工程 第5工程 処理 荒仕上 中仕上 細仕上 仕上 拭取り
- 研磨のカスタマイズ
自動検鏡
※再生時音が出ます
- 光学アナログ式：検鏡倍率×100
- 撮影画像データー保存：5視野（自動選択）
※再生時音が出ます
自動解析
※再生時音が出ます
- 自動球状化判定：5視野の平均値表示
- 解析データ保存
- 帳票データ保存
仕様 [ 型式 ： NAP-02 ]
| サイズ | W1400×D600×H1420cm ※突起部含まず | |
|---|---|---|
| 重量 | 530kg | |
| 測定準拠 | JIS法またはNIK法による画像解析 | |
| 所要時間 | 全工程6分以内(但し、設定値による) | |
| 騒音対策 | 騒音発生部は機器内に収納し、85db以下 | |
| 安全対策 | 上部カバー、受入れ部カバー、開放時全停止機能 | |
| 集塵装置 | 設置位置：機内組込式 | |
| 供給電源 | AC3相 200V/220V 50/60Hz | |
| 使用電源 | 動力回路 | AC3相 200V/220V 50/60Hz AC単相 100V 50/60Hz |
| 操作回路 | AC単相 100V 50/60Hz | |
| 空圧電磁弁回路 | DC24V | |
| 電源容量 | 6kVA(30A) | |
| 使用空気圧 | 0.5[Mpa] (Min.0.4[Mpa])※ドライ&クリーンエア | |
| 流量 | 75[L/min]以上 | |
| 塗装色 | 5GY8.5/0.5 | |
切断部
| 切断工程 | １工程 |
|---|---|
| 切断方式 | 乾式ホイル研磨 |
| 切断ホイール | φ200mm |
| 着脱方式 | センターキャップによるワンタッチ着脱(切断以外) |
研磨部
| 研磨工程 |
|
|---|---|
| 研磨方式 | 乾式ホイル研磨 |
| 研磨ホイール | φ200mm(第1工程)、他φ100mm |
| 着脱方式 | センターキャップによるワンタッチ着脱(切断以外) |
検鏡部
| 倍率 | ×100 |
|---|---|
| 撮影視野 | 10視野 |
解析部
| 解析方式 | JIS法、NIK法による解析 |
|---|---|
| モニタ | 15インチ タッチパネル(超音波式) |
| OS | Windows Embedded |
| インターフェース | USBポート×2 |
測定試料
| 形状 | 円柱状 |
|---|---|
| 外径 | φ20 テーパー0.1°以下 |
| 長さ | 80±5mm |
| 対象材質 | FCD |

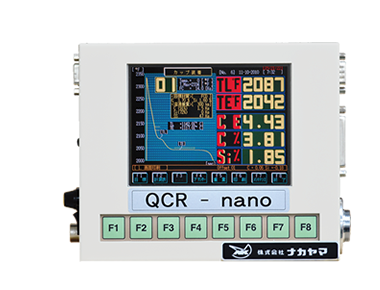

Thermal Analysis ( CE - meter )

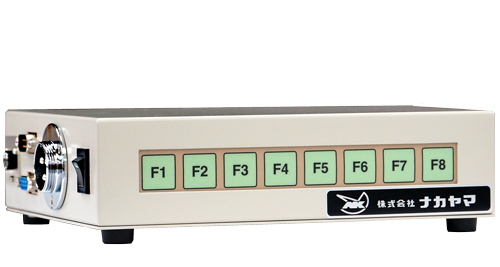

QCR Series
Windows Edition / QCR-WIN

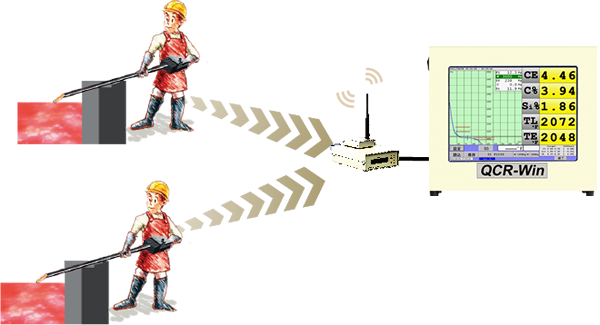

QCR-WIN
- Obtain CE value, C%, and Si% from cooling curve.
- Graphs of composition variation.
- Nodularity rate of Ductile and Compacted Graphite Iron.
- Initial charge calculation
- Recharge calculation, etc.

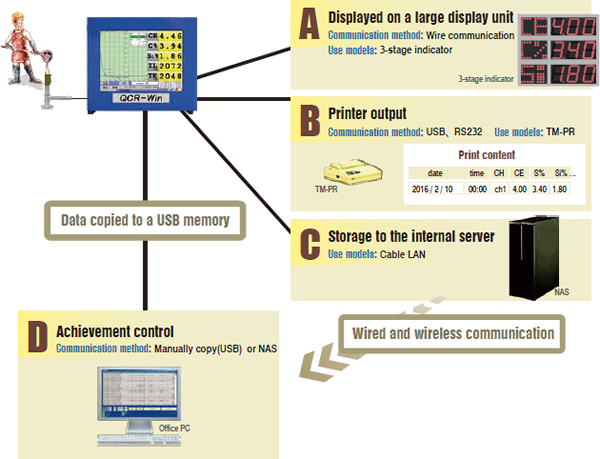

- Data saving and reviewing possible. Data storage possible.
- Touch Panel

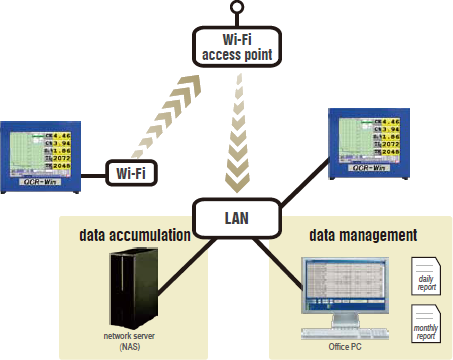

Features of QCR-WIN
Features
| Data access through USB | Simpli ed calibration curve preparation | |
| Improved precision of temperature measurement | Language switching |
Screen Display

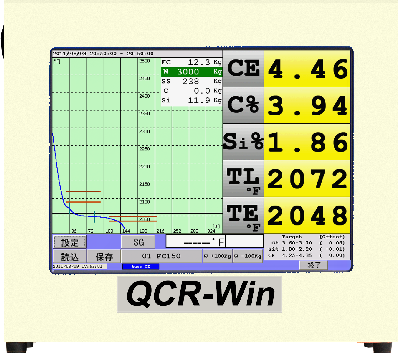

Select any material. Temperature is detected and analysis is displayed.
Screen for CE
|
Screen for SG
|
Screen format can be customized.
- Switching of temperature unit: deg.C / deg.F
- Switching of temperature display accuracy: A degree / a tenth of a degree.
- Switching of language: Chinese / English / Japanese

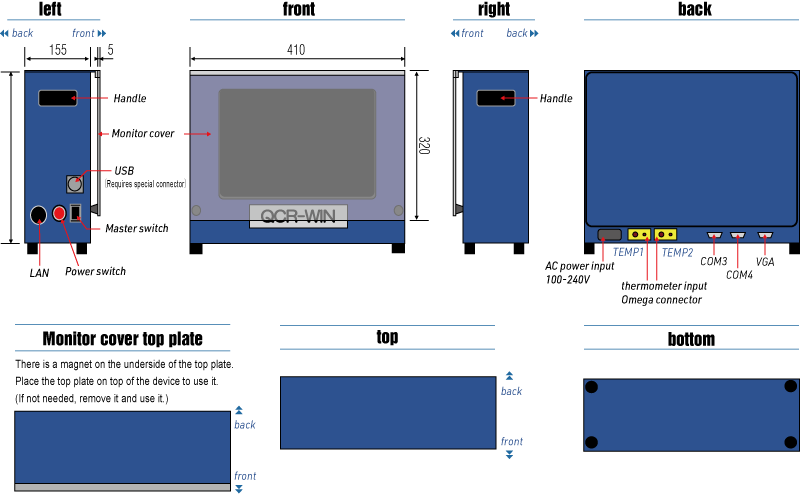

Specification
| Outside dimension | H320 × W350 × D105 (mm) |
|---|---|
| Display monitor | 12 inch touch panel / 15 inch touch panel |
| OS | Windows XP Embedded |
| Memory | 512MB |
| Storage memory | 4GB |
| Temperature sensor | JIS-K type temperature range; 0 to 1370 deg.C |
| Accuracy | (Larger one of either ±0.3% of the measurement or ±1 deg.)less than ±1 digit |
| Interface | USB2.0×１ |
| Power source | 100 to 240 V |

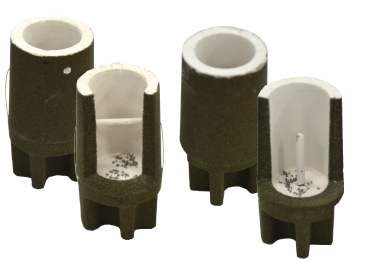

| Cup stand | one set |
| Weight | apprx. 8.5 kg |
