RCF規制対策製品（生体溶解性繊維）
ファイバースプーン
●鋳鉄溶湯、アルミ溶湯など移送／注湯に最適
●軽量で、断熱効果が高い
●スプーンは、柄の部分に穴が開いているので交換が容易
仕様
温度グレード：1,200℃
| 製品名 | 目安注湯容量 (cc) | 最大容量 (cc) | 外径 (mm) | 高さ (mm) | 質量 (kg) |
|---|---|---|---|---|---|
| 2.0インチ スプーン | 115 | 160 | Φ120±5 | 95±3 | 0.6 |
| 2.5インチ スプーン | 65 | 100 | Φ120±5 | 88±3 | 0.6 |
| 3.5インチ スプーン | 115 | 200 | Φ135±5 | 100±5 | 0.6 |
| 6.0インチ ラドル | 1,500 | 2,000 | Φ218±5 | 175±5 | 1.1 |
参考容量
| 製品名 | 目安注湯容量 (cc) |
|---|---|
| SGカップＱ | 約40cc |
| カントバック金型(ナカヤマ製) | 約20cc |
| くさび型チル試験片 | 約30cc |
概略図

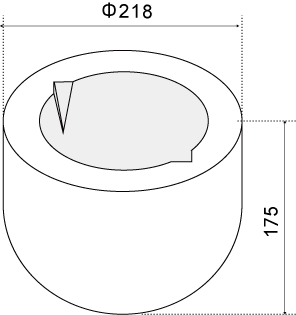

2.0インチ スプーン（大容量タイプ）
2.5インチ スプーン
3.5インチ スプーン

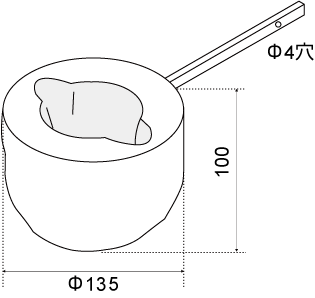

6.0インチ ラドル
柄の部分(製作例）
● 内径15.8 以上の鉄パイプ
組立例
- ・外径19.1 t1.6
- ・ Rピンを使用して固定
