チル試験片(シェル中子)
くさび型チル試験片・板チル試験片
板チル試験片はFC100～200の測定可能です。
それ以上のチル深さは、くさび型試験片をお選びください。
※FC300～350相当品を、くさび型チル試験片 Ｗ2で測定する方法は、各営業担当にお問い合わせください。
元湯のCE値と接種後のチル深さ
元湯
| 材質 | CE値 | チル深さmm |
|---|---|---|
| FC350 | 3.40 | 32.0 |
| FC300 | 3.60 | 26.7 |
| FC270 | 3.77 | 22.5 |
| FC270 | 3.80 | 21.9 |
| FC250～FC230 | 3.93 | 17.8 |
| 3.97 | 17.5 | |
| 4.00 | 16.0 | |
| FC220～FC200 | 4.13 | 12.8 |
| 4.17 | 12.2 | |
| 許容誤差 | 4.33 | 7.7 |
接種剤 Ca-Si 0.3％添加 接種後
| 材質 | CE値 | チル深さmm |
|---|---|---|
| FC350 | 3.40 | 12 |
| FC300 | 3.60 | 10 |
| FC250 | 3.83 | 6.75 |
| FC200 | 4.14 | 4.5 |
| FC150 | 4.29 | 4.33 |
くさび型チル試験片 W2
測定可能材質範囲
- FC 200～240
- CE値 4.20～3.95
- チル深さ 10.0mm以下

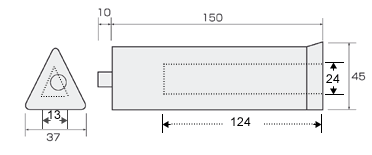

試験片寸法
底辺37 ×高さ45 × 深さ150 mm (内寸法 底辺13 × 高さ24 × 深さ124mm)
板チル試験片
測定可能材質範囲
- FC 100～200
- CE値 4.40～4.15
試験片寸法
底辺33 × 高さ24 × 幅85 mm
