FCD鋳造のダクタイル反応時間管理
フェーディングタイム
監視システム

※打合せ内容により操業形態に即した内容に変更可能です

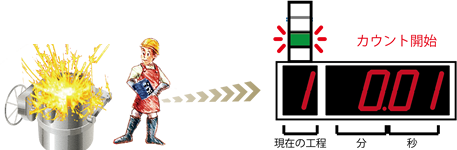

①反応開始

ダクタイル反応開始とともに緑ボタンを押します。

表示器のカウントが開始され、表示器の工程部分が”1”になります。

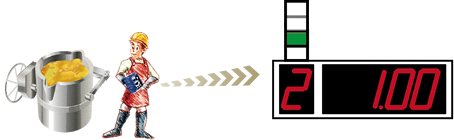

②反応完了

反応が完了黄色ボタンを押します。

表示器の表示器の工程部分が”2”になります。

③注湯開始

注湯の経過時間をパトライトにより監視・警告します。
※詳細は次項の大型表示器パトライトと警告表示を参照してください

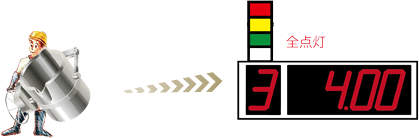

④注湯完了

注湯が完了後を赤ボタン押します。

表示器のカウントがストップされ、表示器の工程部分が”3”になり、パトライトが全点灯ます。

※ボタンキャンセル

各ボタンを誤って押してしまった場合は、キャンセルボタンによりキャンセルできます。

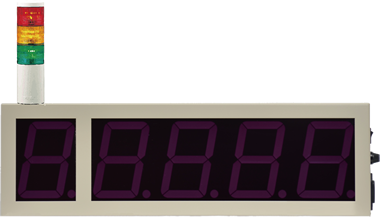

大型表示器に付属しているパトライトにより、あらかじめ設定しておいた時間の経過を警告表示します。
※設定時間は工場ごとの管理時間または打合せ等により決定します。

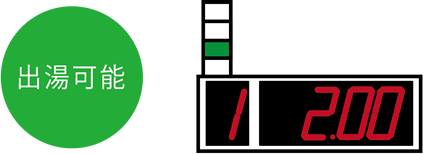

設定時間内：出湯可能

設定時間(あらかじめ設定）内は青(緑)色のランプが点灯します。

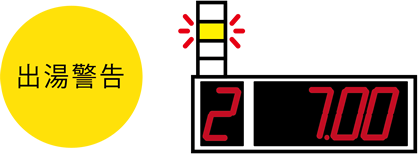

設定時間間近：　出湯警告

設定した出湯禁止時間に近づいてくると黄色のランプが点灯します。

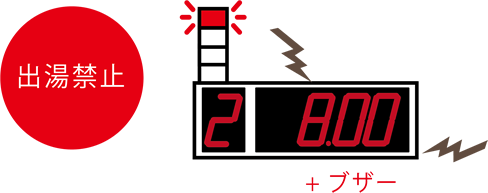

出湯禁止

設定した出湯禁止時間に達すると赤色のランプが点灯し、ブザーによる警告を行います。

作業者は出湯禁止になった場合の手順に従い、当該湯の処理を行います。

※打合せ内容により変更されます。

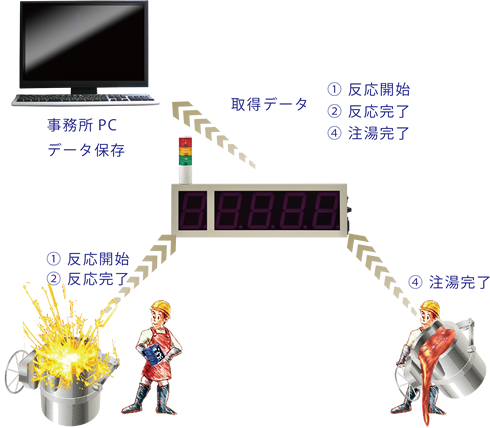

• 帳票出力

その他オプションや詳細につきましては、担当営業にお問合せください。
