鋳鉄鋳物の欠陥とその対策

近畿コークス販売株式会社・大阪ガス株式会社総合研究所／　溶解ノート

国際鋳物技術委員会で、鋳物欠陥の分類がなされている。これによれば、外観的分類として、①鋳張り、出っ張り、②巣、③割れ、④鋳肌不良、⑤湯回り不良、形状不完全、⑥寸法不良、形状不良、⑦介在物・材質不均一の７種類に分けられている。

これらの欠陥は、設計によるもの、使用材料によるもの（溶解材、砂など）、作業によるもの（溶解、調砂、造型、注湯、仕上げなど）、鋳造方案によるものなどであるが、同じ欠陥でもその成因は異なることが多い。

下表に、一般的に多く出現する鋳物欠陥とその特徴を示す。鋳物の材質によって、欠陥の形態もやや異なったものになるが、本質的にはまったく同じと考えてよい場合が多い。

INDEX<鋳物の欠陥>

普通鋳鉄鋳物

球状黒鉛鋳鉄鋳物

のろかみ

略図

原因

溶湯中の不純物、溶湯と鋳型との接触により発生する不純物などの非金属介在物が鋳型の上面に浮上したもの。

特徴

対策

左欄の原因にそれぞれ対処する。

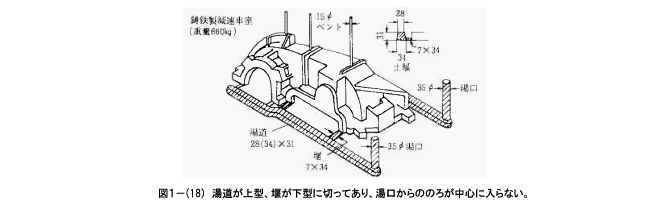

図１－(18)は減速車室の湯口方案を示す。この方案では湯道は上型に、堰は下型に切ってあるので湯口から入った種々のかすは湯道内に留保される。
