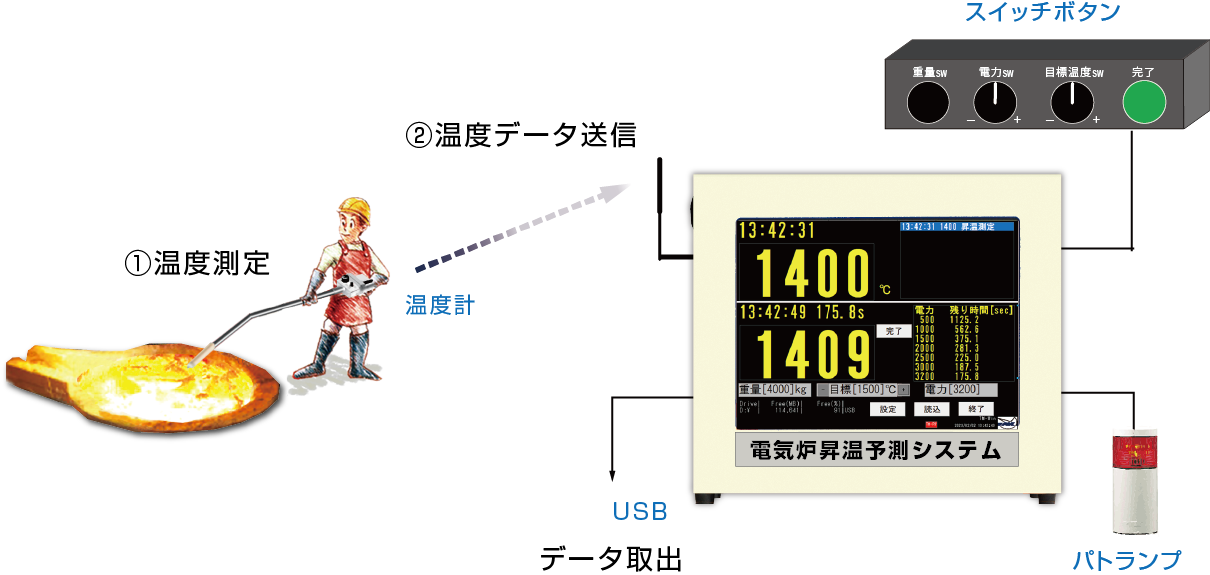

電気炉昇温予測システム

温度計：ID切替タイプ（0:測定のみ／1:昇温予測）

データはすべて送信され送信先端末に記録される

パトランプ

• ランプ１色(100φ)
• ブザー２音(最大 105dB)


1. 温度予測

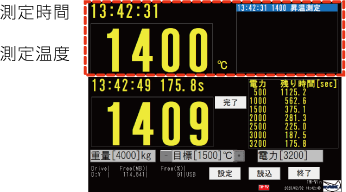

温度計ID：1で温度測定

[表示画面]

2.条件設定

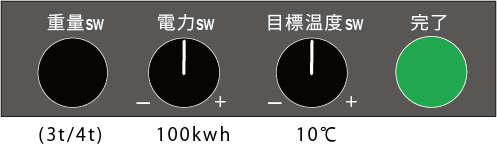

切替SWを操作し、予測する電気炉の条件と目標を選択

• ・溶解重量 (3t/4t)
  ・電力 (500-3200)
  ・目標温度 (140-1600)

[表示画面]

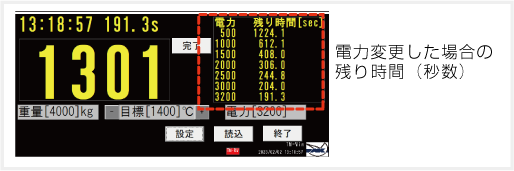

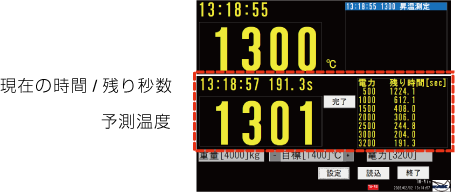

3.昇温予測開始

ランプ点滅

[表示画面]





4.昇温予測停止

完了ボタンで予測停止、記録

[表示画面]

予測温度超過

ランプ点灯、ブザー音（完了ボタン押すまで）

[表示画面]

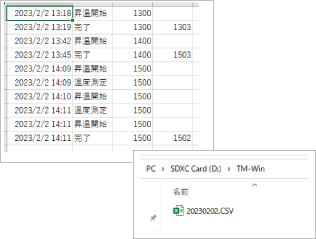

ＵＳＢメモリを接続で自動でデータコピー

• CSVファイル：年月日で1ファイル作成
• USBドライブ：TM-Winフォルダに自動作成
•
